Leichtgraue Titanglasfilter 50-90% Filterbewertung Gasdiffusionsschicht in PEM

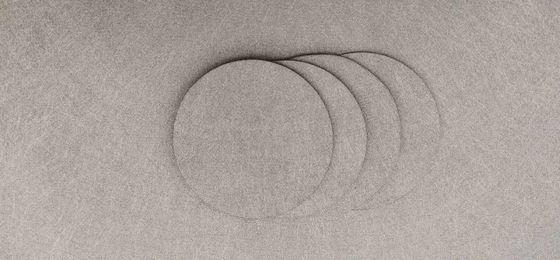

Hellgraue Titanfaserfelz 50-90% Filter-Gasdiffusionsschicht in PEM

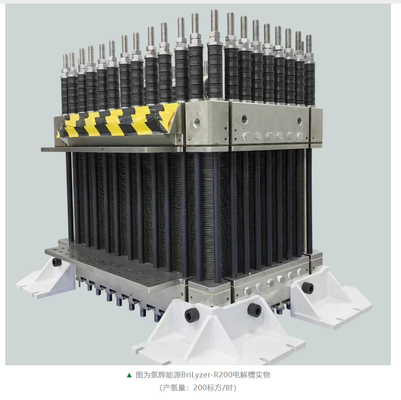

Die Struktur eines Protonenaustauschmembranen (PEM) -Wasserelektrolysers besteht typischerweise aus mehreren Komponenten, die zusammenarbeiten, um den elektrochemischen Prozess der Wasserspaltung zu erleichtern.Hier ist ein allgemeiner Überblick über die Struktur eines PEM-Wasser-Elektrolysers:

Elektrolytmembran: Der PEM-Wasser-Elektrolyseur verfügt über eine dünne, feste Polymer-Elektrolytmembran. Diese Membran führt selektiv Protonen (H+-Ionen) und verhindert den Durchgang von Elektronen.Es trennt die Anoden- und Kathodenräume und ermöglicht den Transport von Protonen von der Anode zur Kathode.

Anode: Die Anode besteht typischerweise aus einem porösen, leitfähigen Material wie Kohlenstofffaser oder Kohlenstoffpapier.Die Anode ist mit einem Katalysator beschichtet, häufig auf Basis von Platin oder anderen Edelmetallen, die die Oxidationsreaktion von Wassermolekülen verstärkt.

Kathode: Die Kathode besteht ebenfalls aus einem porösen, leitfähigen Material und ist mit einem Katalysator beschichtet.Der Katalysator an der Kathode erleichtert die Reduktionsreaktion von Protonen und Elektronen zur Erzeugung von WasserstoffgasÄhnlich wie die Anode werden Platin oder andere Edelmetalle üblicherweise als Katalysatoren verwendet.

Bipolare Platten: Bipolare Platten befinden sich auf beiden Seiten der Membran und bieten dem Elektrolyzer eine strukturelle Unterstützung.mit einer Breite von mehr als 20 mm,.

Gasdiffusionsschichten: Gasdiffusionsschichten werden typischerweise zwischen den Elektroden und den bipolaren Platten platziert.Diese Schichten helfen, Gas gleichmäßig über die Elektrodenoberflächen zu verteilen und bieten Wege für die erzeugten Wasserstoff- und Sauerstoffgase, um die Zelle zu verlassen,Das Feilz aus Titanfaser ist das beste Material für Gasdiffusionsschichten. Es hat eine dreidimensionale Netzwerkporenstruktur, hohe Porosität, viel größere Oberfläche, einheitliche Porengrößenverteilung.starke Korrosionsbeständigkeit und gutes WasserDurchlässigkeit.

Gaskanäle: Der Elektrolyseur enthält Kanäle oder Strömungsfelder innerhalb der bipolaren Platten, um den Fluss von Reaktionsgasen (Wasserstoff und Sauerstoff) zu ermöglichen und die Entfernung von Produktgasen zu erleichtern.

Wasserversorgung und Kühlsystem: Ein PEM-Wasser-Elektrolyseur benötigt eine Wasserversorgung, um Wasser in den Anodenraum zu liefern.Kühlsysteme können verwendet werden, um die während des Elektrolyseprozesses erzeugte Wärme abzuleiten..

Insgesamt the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneDiese Struktur ermöglicht die effiziente Erzeugung von Wasserstoffgas aus Wasser mit einem elektrischen Eingang.
